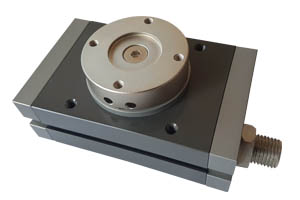

FRJ-Series
|
|
|
-렉&피니언 구조의 회전실린더.
-외부 스토퍼로 각도 조절 가능.
-초소형 오토스위치 부착 가능. |
|
|
|
|
|
| |
|
| |
|
|
| |
 |
|

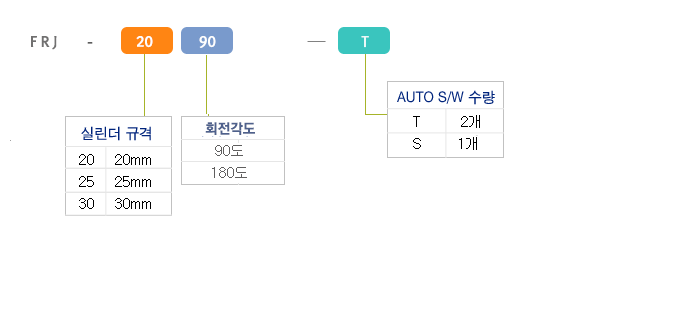

모델명 |
FRJ-20 |
FRJ-25 |
FRJ-30 |
|
|
도면 다운로드
(CAD / PDF) |
|
|
|
|
|
실린더경(mm) |
20 |
25 |
30 |
|
|
회전각도 및 조정범위(°) |
0~180 |
|
쿠션 |
조정볼트 부착 |
우레탄 |
|
쇽 압쇼바 부착 |
쇽 압쇼바 내장
|
|
실효 토오크(N.m)
|
0.18P |
0.32P |
0.68P |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
배관접속구 |
M5 PT1/8
|
PT1/8
|
|
본체 중량(Kg) |
90도
|
0.63 |
1.18 |
2.09 |
|
|
180도
|
0.82
|
1.39
|
2.47
|
|
|
최대 레이디얼 하중(kg) |
1.2 |
3.5 |
5.7 |
|
|
최대 트러스트 하중(kg) |
1.0 |
3.0 |
4.5 |
|
|
회전 시간
90° 기준 (sec) |
|
0.2~0.7 |
0.2~1 |
|
|
|
|
|
사용 유체 |
공기 |
|
|
1.5~7.1 |
|
사용 윤활 |
불필요 |
|
|
5~60 |
|
작동 방식 |
복동 |
|
 |
|
|
|
|
| |
|
|
