FGS- Series
|
|
|
- SLIDE EDGE 형식의 평형 개폐
- 고 강성 JAW 소재 사용
- 면 GUIDE방식의 정밀 SLIDE 방식의 강력한파지력
- 원형의 WORK에 최적
- 근접 스위치 적용
- 특수 열처리로 내구성 증대
- 도그 외부조절타입으로 편리성 확보 |
|
|
|
|
|
| |
|
| |
|
|
| |
 |
|

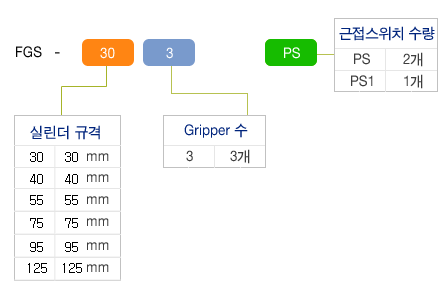

모델명 |
FGS-303 |
FGS-403 |
FGS-553 |
FGS-753 |
FGS-953 |
FGS-1253 |
|
도면 다운로드
(CAD 파일) |
|
 |
|
|
|
|
|
실린더경(mm) |
30 |
40 |
55 |
75 |
95 |
125 |
|
개폐 stroke(mm) |
8 |
12 |
16 |
20 |
26 |
32 |
| 이론 파지력 kgf(5MPa) |
23.5/21 |
56/50 |
89/80 |
155/132 |
276.5/254 |
521.5/485 |
| 배관 접속구 |
M5 |
PT 1/8 |
| 중량(kg) |
0.25 |
0.41 |
0.75 |
1.5 |
2.52 |
4.72 |
| 사용 유체 |
청정 압축 공기 |
| 사용 압력 |
0.3~0.7Mpa |
| 사용온도 (℃) |
0~60 |
| 최고 사용 회수 (cpm) |
60 |
|
 |
|
|
|
|
| |
|
|
