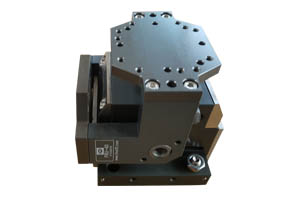

FRU-Series
|
|
|
-2개의그립퍼를 탑재하여 90도 회전하는 회전실린더.
-쇽압쇼바 내장으로 본체의 충격흡수와 외부스토퍼 부착으로 정확한 회전설정.
-초소형 오토스위치 부착 가능. |
|
|
|
|
|
| |
|
| |
|
|
| |
 |
|

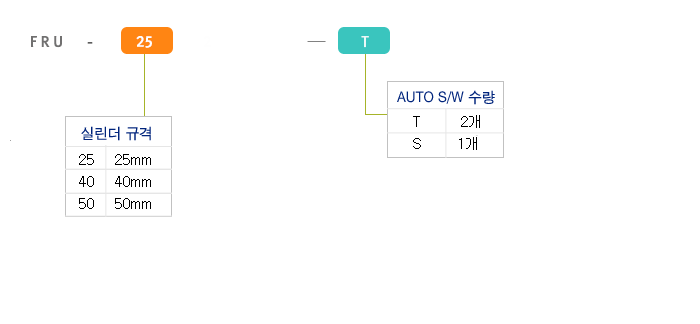

모델명 |
FRU-25 |
FRU-40 |
FRU-50 |
|
|
도면 다운로드
(CAD / PDF) |
|
|
|
|
|
실린더경(mm) |
25 |
40 |
50 |
|
|
회전각도 및 조정범위(°) |
0~90 |
|
쿠션 |
조정볼트 부착 |
무드 렌치 스토퍼 |
|
쇽 압쇼바 부착 |
쇽 압쇼바 내장
|
|
실효 토오크(N.m)
(P=5kgf/㎠ 기준) |
0.17P |
0.77P |
1.41P |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
배관접속구 |
M5
|
PT1/8
|
|
본체 중량(Kg) |
|
0.69 |
1.99 |
3.25 |
|
|
|
|
|
|
|
|
최대 레이디얼 하중(kg) |
1.2 |
1.9 |
2.8 |
|
|
최대 트러스트 하중(kg) |
0.6 |
1.2 |
1.6 |
|
|
회전 시간
90° 기준 (sec) |
|
0.2~0.7 |
0.2~1 |
|
|
|
|
|
사용 유체 |
공기 |
|
|
1.5~7.1 |
|
사용 윤활 |
불필요 |
|
|
5~60 |
|
작동 방식 |
복동 |
|
 |
|
|
|
|
| |
|
|
