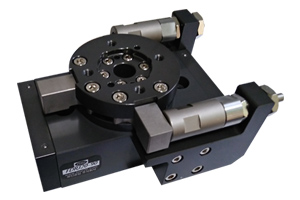

FDRJ-Series
|
|
|
-렉&피니언 구조에의한 더블피스톤방식의 회전실린더.
-스프링 압쇼바,쇽압쇼바 외장으로 정확한 위치결정 가능.
-근접스위치 부착 가능.
-더블렉 동시 가압방식의 고출력. |
|
|
|
|
|
| |
|
| |
|
|
| |
 |
|

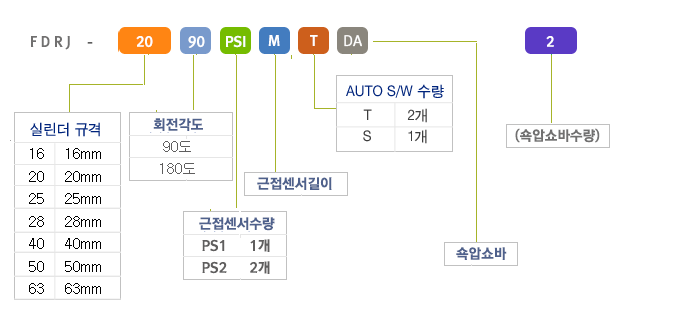

모델명 |
FDRJ-16 |
FDRJ-20 |
FDRJ-25 |
FDRJ-30 |
FDRJ-40 |
FDRJ-50 |
FDRJ-63 |
|
도면 다운로드
(CAD / PDF) |
|
|
|
|
|
|
|
|
실린더경(mm) |
2×Ø16 |
2×Ø22 |
2×Ø25 |
2×Ø30 |
2×Ø40 |
2×Ø50 |
2×Ø63 |
|
회전각도(°) |
0~190° |
|
큐션 |
|
|
|
쇽압쇼바부착 |
16,20,25스프링 압쇼바. 30,40,50,63 쇽압쇼바
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
본체 중량(kg) |
0.85 |
2.5 |
2.7 |
3.92 |
6.83 |
11.68 |
22.7 |
|
최대 레이디얼 하중(kg) |
8 |
12 |
15 |
16 |
26 |
32 |
42 |
|
최대 트러스트 하중(kg) |
7 |
9 |
10 |
12 |
20 |
26 |
32 |
|
회전 시간
90° 기준 (sec) |
조정볼트 부착 |
0.2~1.0 |
0.2~1.5 |
0.2~2.0 |
|
쇽압쇼바 부착 |
0.2~0.7 |
0.2~1.0
|
|
사용 유체 |
공기 |
|
|
3~7 |
|
사용 윤활 |
불필요 |
|
|
-5~60 |
|
작동 방식 |
복동 |
|
반복 위치
정도(mm) |
초기치 |
|
 |
|
|
|
|
| |
|
|
