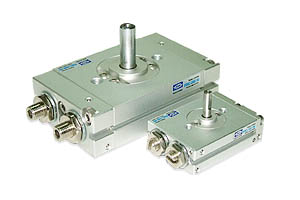

FRC-Series
|
|
|
- 더블랙 방식 채택으로 출력 강화
- 백래쉬 최소화로 고정도 위치 결정 실현
- 쇽 압쇼바 또는 스톱퍼 선택 장착
- 각도 조절 기능 부착
- 초소형 오토 스위치 부착 가능 |
|
|
|
|
|
| |
|
| |
|
|
| |
 |
|

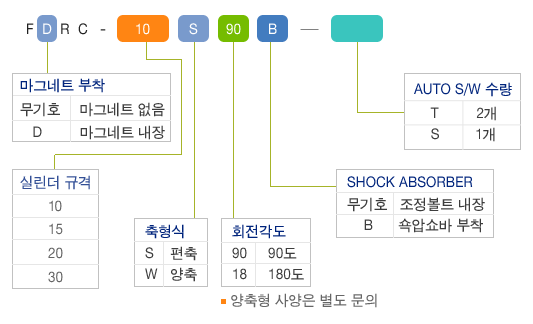

모델명 |
FRC-10S |
FRC-15S |
FRC-20S |
FRC-30S |
|
도면 다운로드
(CAD / PDF) |
|
  |
|
|
|
실린더경(mm) |
10 |
13 |
18 |
20 |
|
회전각도 및 조정범위(°) |
90 ± 10 ° 180 ± 10 ° |
|
쿠션 |
조정볼트 부착 |
우레탄 |
|
쇽 압쇼바 부착 |
쇽 압쇼바
|
|
이론 토오크(kgf.cm)
(P=5kgf/㎠ 기준) |
3 |
7.3 |
12.2 |
28.3 |
|
허용 에너지
(kgf.cm) |
쿠션없슴 |
0.002375 |
0.0038 |
0.2375 |
0.456 |
|
쇽 압쇼바 부착 |
0.0031 |
1.2 |
1.22 |
2.55 |
|
배관접속구 |
M5
|
PT 1/8
|
|
본체 중량(g) |
90° |
120 |
220 |
650 |
690 |
|
180° |
150 |
270 |
750 |
1,100 |
|
최대 레이디얼 하중(kgf) |
1.5 |
2 |
5 |
8 |
|
최대 트러스트 하중(kgf) |
1.6 |
2 |
5 |
10 |
|
회전 시간
90° 기준 (sec) |
조정볼트 부착 |
0.2~0.7 |
0.2~1 |
|
쇽압쇼바 부착 |
0.2~0.5 |
0.2~0.7 |
|
사용 유체 |
공기 |
|
|
1.5~7.1 |
|
사용 윤활 |
불필요 |
|
|
5~60 |
|
작동 방식 |
복동 |
|
 |
|
|
|
|
| |
|
|
