FRP-Series
|
|
|
- 랙 & 피니언 구동의 로타리 실린더
- 다양한 목적에 적용 가능
- 에어 쿠션 부착 가능
- 에어 하이드로 사양 가능
- 다양한 스위치 적용 가능 |
|
|
|
|
|
| |
|
| |
|
|
| |
 |
|

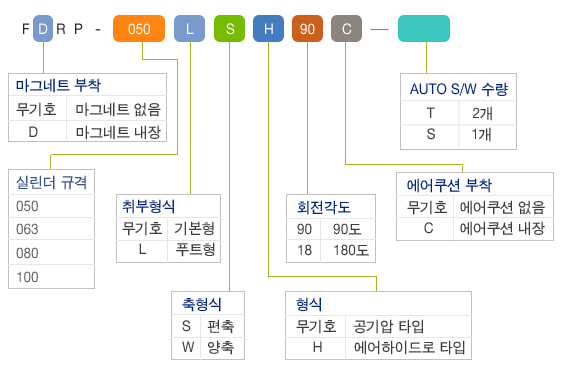

모델명 |
FRP-050 |
FRP-063 |
FRP-080 |
FRP-100 |
|
도면 다운로드
(CAD / PDF) |
|
  |
|
|
|
회전각도(°) |
표준 |
90(  ), 180( ) |
|
준표준 |
100( ), 190( ) |
|
쿠션유무
(Air Chusion) |
표준 |
× |
|
옵션 |
○
|
|
이론 토오크(5kgf / ㎠ 기준) |
103(kgf.cm) |
187(kgf.cm) |
377(kgf.cm) |
765(kgf.cm) |
|
허용 에너지
(kgf.cm) |
에어 쿠션 무 |
0.475 |
1.14 |
1.52 |
5.225 |
|
에어 쿠션 유 |
8.8 |
13.2 |
17.6 |
26.4 |
|
배관접속구 |
PT 1/8
|
PT 1/4 |
PT 3/8 |
|
본체 중량(kgf) |
90° |
1.5 |
2.5 |
4.3 |
8.5 |
|
180° |
1.7 |
3.0 |
5.0 |
9.5 |
|
최대 레이디얼 하중(kgf) |
20 |
30 |
40 |
60 |
|
최대 트러스트 하중(kgf) |
50 |
60 |
90 |
100 |
|
회전 시간(sec) |
90° 기준 |
0.2~2 |
0.2~3 |
0.2~4 |
0.2~5 |
|
사용 유체 |
공기 |
|
|
1.5~10.2 |
|
사용 윤활 |
불필요 |
|
|
5~60 |
|
작동 방식 |
복동 |
|
요동 각도의 허용차 |
0~+4° |
|
 |
|
|
|
|
| |
|
|
